VVT轉子雙端面磨床

VVT轉子
       之前與大家介紹過很多VVT定子雙端面磨床、VVT鏈輪雙端面磨床。今天向大家介紹的磨削的工件大家非常熟悉，VVT轉子雙端面磨床案例。在VVT系統中核心零部件鏈輪、定子、轉子大家并不陌生，在粉末冶金行業這個產品產量也非常大，由于在目前的粉末冶金大型企業大都在延續用著九十年代的端面磨削工藝，無法適應自動化生產連線的需求。今天小編給大家介紹VVT轉子雙端面磨床磨削參數及如何進行自動化連線生產。
VVT圖紙及精度要求

 VVT轉子雙端面磨床圖紙
        VVT轉子外徑：70mm；厚度：23.23mm；平行度：0.005mm；平面度：0.005mm；粗糙度：RZ10；材質：粉末冶金;硬度：HRB60;垂直度：0.025mm；

                               海默雙端面磨床加工VVT轉子情況
VVT轉子雙端面磨床現場磨削情況

         采用沈陽海默HM-P108雙端面磨床加工，采用擺臂切入式雙端面磨削方式加工，采用雙工位磨削，一個工位上料，一個工位下料，完全可以實現24小時無間斷磨削。采用此種磨削方式好處是：可以實現自動上下料，編入生產線生產，大大提高了生產效率、降低了人工成本。
VVT轉子雙端面磨床磨削檢測
vvt轉子三坐標檢測

        在VVT轉子雙端面磨床現場加工時，我們采用粗糙度儀檢測粗糙度、采用比較儀檢測平面度及平行度，后采用三坐標進行復檢，檢測結果如下：

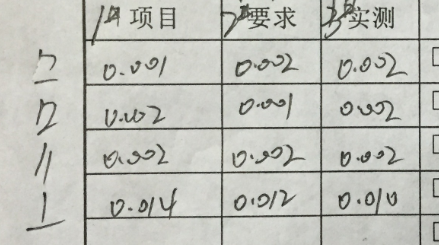

VVT轉子雙端面磨削結果

        目前加工50個工件，抽檢3個工件進行三坐標檢測結果：平行度0.002mm；平面度：0.002mm；垂直度：0.014mm，完全達到客戶要求。客戶工件的加工節拍：13s/件。
