空調壓縮機行業

您的當前位置： 主頁 > 案例展示 > 空調壓縮機行業 >

空調壓縮機氣缸雙端面磨床

         空調壓縮機氣缸工件
       空調壓縮機氣缸雙端面磨床案例主要介紹磨削空調壓縮機氣缸的工藝情況，空調壓縮機氣缸的雙端面磨削是一道精加工工序，一般在空調壓縮機雙端面磨削這道工序加工的尺寸精度、形位精度一般都要求在0.002-0.003mm之間，粗糙度要求Ra0.4μm，而空調壓縮機雙端面磨削的工藝也非常成熟，一般都采用擺臂切入式磨削方式，此種磨削工藝從上世紀一直沿用至今。沈陽海默雙端面磨床通過多年的研發、不斷創新，目前沈陽海默雙端面磨床可以替代進口同類產品。
空調壓縮機氣缸雙端面磨床原理

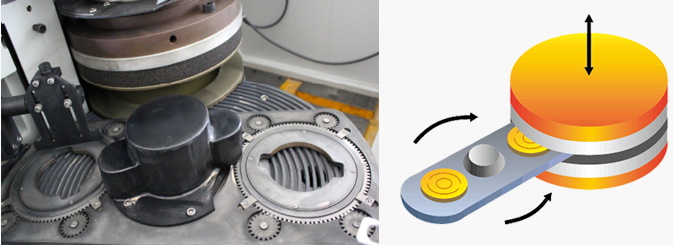

雙工位擺臂切入式雙端面磨床原理
     在本次空調壓縮機氣缸雙端面磨床磨削中，還是采用原有的雙工位擺臂切入式雙端面磨床磨削，加工余量0.2-0.3mm，粗磨精磨一次完成。 在本次磨削過程中采用砂輪直徑305mm直徑的CBN砂輪進行磨削。在磨削的過程中尺寸精度和行為精度均可以在0.002mm以內，并保證CPK1.33以上。
空調壓縮機氣缸圖紙要求
空調壓縮機氣缸圖紙

工件外徑55mm，厚度：5mm，內孔：26mm，平行度：0.003mm；平面度：0.003mm，尺寸公差：0.004mm，材質：合金鑄鐵，硬度：HRC45-55;粗糙度Ra0.4μm。
空調壓縮機氣缸檢測情況




結論：采用海默雙端面磨床磨削空調壓縮機缸蓋平行的兩個端面，平行度：0.002mm，平面度：0.002mm，尺寸精度：0.003mm加工節拍：15s。完全可達到客戶要求。

相關標簽： 空調壓縮機氣缸雙端面磨床

上一篇：汽車空調壓縮機閥板雙端面磨床案例
下一篇：空調壓縮機中間板雙端面磨床
