之前與大家介紹過泵體齒輪的端面磨削案例，今天向大家介紹泵體的雙端面磨削案例，由于這種泵體的外徑較大，不僅平面度及平行度要求高，而且尺寸精度要求高，普通的雙端面磨床及研磨設備很難達到要求。

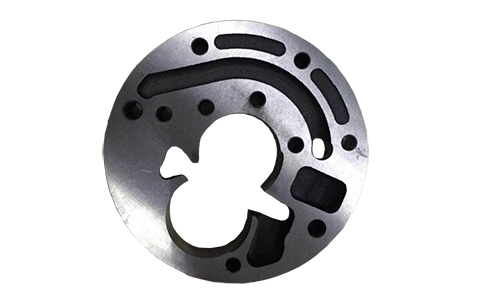

工件要求：外徑：118.5mm 厚度：14 材質：鑄鐵 平行度：0.005mm 平面度：0.005mm 尺寸精度：0.007mm

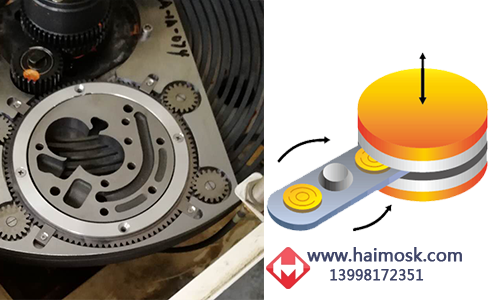

雙工位擺臂切入式磨削方式
采用擺臂切入式雙端面磨床磨削方式，利用夾具裝夾工件，采用驅動電機驅動工件自轉，采用雙工位進行磨削，一個工位上料，另一個工位下料，保證工件24小時不間斷磨削，并利用機械手對工件進行上下料抓取，雙端面磨削后，采用機械手下料，雙端面磨削工序完成，流轉到下一工序。

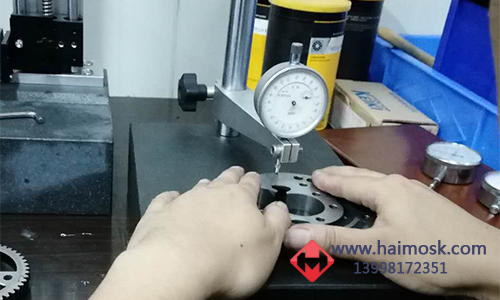

檢測方式
泵體雙端面磨床磨削結果
工件外徑：118.5mm；
厚度：14mm；
材質：鑄鐵；
加工余量：0.05mm；
尺寸精度：±0.0035mm；
平面度：0.005mm；
平行度：0.005mm

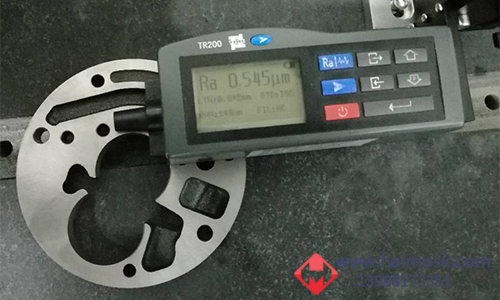

粗糙度：Ra0.8
