VVT鏈輪殼體一體件單端面磨床

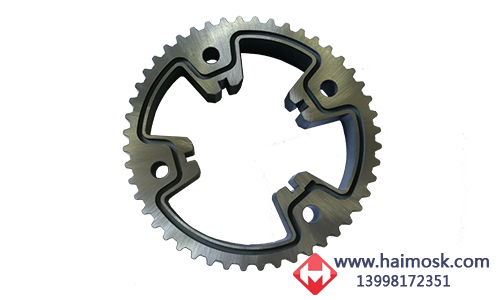

        VVY定子鏈輪一體工件
        我們在之前的VVT工件介紹的端面磨削中很多都是雙端面磨削，今天像大家介紹一種VVT工件采用海默單端面磨床磨削的案例。之前大多是磨削VVT轉子、定子、鏈輪工件，由于工件上下磨削面積、精度要求、都相同，所以采用雙端面磨床磨削較為理想。但是今天小編介紹的是一種VVT定子和鏈輪一體的工件，工件上下磨削面積不同，并且客戶要求的關鍵尺寸是沉孔的底面與另一個端面的尺寸精度，所以這種工件 適合單端面磨床來加工。
VVT鏈輪殼體一體件單端面磨床圖紙

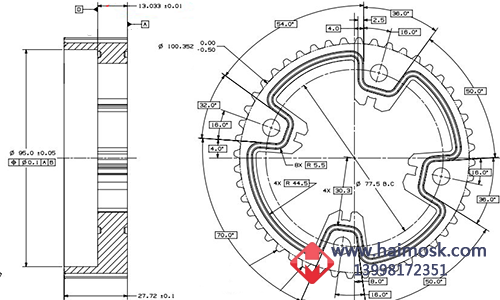

 VVT定子鏈輪工件圖紙

         工件外徑：100mm，工件總高度：27mm，工件關鍵詞齒輪A與D厚度為13.033±0.01mm、工件粗糙度Ra0.8μm。

 VVT鏈輪殼體一體件磨削原理

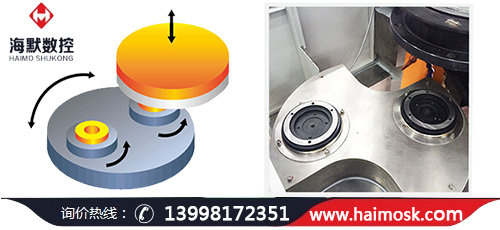

VVT定子鏈輪一體工件單端面磨削原理

         工件以D面為基準并定位，磨削A面，并且保證D面與A面的厚度尺寸達到圖紙要求，在13.033±0.01mm以內，海默單端面磨床采用雙工位磨削，一個工位上料，另一個工位下料，保證了工件的磨削效率，而且保證了VVT鏈輪殼體一體工件的磨削的厚度尺寸。
VVT鏈輪殼體一體件磨削情況

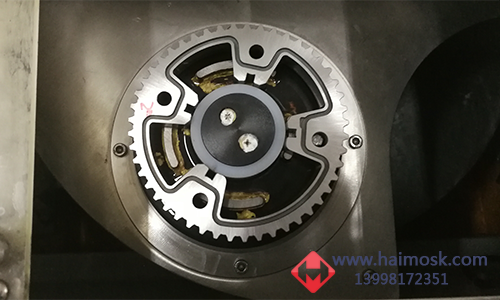

VVT定子鏈輪一體工件磨削情況

      本次磨削采用特殊工裝以定位銷撥動工件自轉，并且以弓箭D面為基準磨削A面，保證A面與D面之間的尺寸，工件磨削尺寸精度在0.003mm以內，平面度在0.004mm以內。
