連線生產雙端面磨床自動上下料過程簡述

發布日期：2017-03-09 08:56 來源：未知點擊：

今天向大家介紹一下海默連線生產雙端面磨床磨床自動上下料過程，海默連線生產雙端面磨床自動上下料主要分為4部分：雙端面磨床主機、上料輸送帶、下料輸送帶、上下料機械手。相對單機生產雙端面磨床自動上下料的方式，連線生產的自動上下料方式更為簡單。但是在上下料機械手的方式都是一樣的，接下來向大家介紹一下連線生產雙端面磨床自動上下料結構。

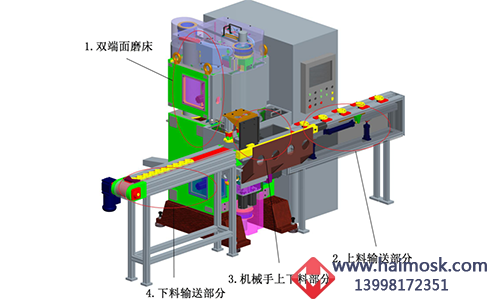

連線生產雙端面磨床自動上下料結構：

1.上料輸送部分

由于氣缸為異形工件，上下料具有定位要求，所以，這里采用步進式上料輸送方式，在上料時，需要將工件按照定位裝置進行放置，每個工件通過步進方式準確地移動到上料氣爪抓件的區域內，保證氣爪抓取工件的準確性。步進式上料輸送結構采用氣缸進行驅動，直線導軌進行導向。

2.機械手上下料部分

該結構固定在雙端面磨床前端，通過滾動導軌組合單元和伺服電機進行控制，實現上下料氣爪在上料輸送部分、機械手上下料部分、下料輸送部分之間的傳遞動作，結構緊湊、定位準確。機械手分為上料和下料兩組，分別控制，結構采用伸縮氣缸和氣爪進行組合，達到氣爪的升降動作和工件夾緊動作。
3.下料輸送部分

采用減速電機驅動輸送板鏈進行收集加工好的工件，板鏈采用塑料材質，不易劃傷工件，收集個數可根據客戶要求進行調整，并具有滿料檢測報警功能。

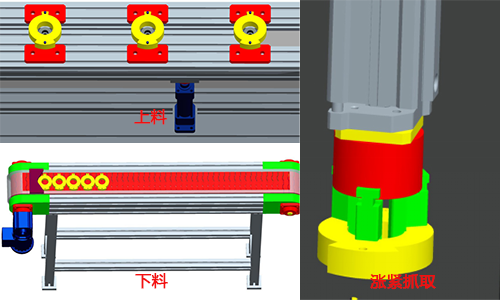

連線生產雙端面磨床上下料細節：
