淺談日本進口NISSEI雙端面磨床型號與結構

發布日期：2020-12-09 13:42 來源：未知點擊：

國外進口雙端面磨床的需求在國內日益增長的背后，凸顯出國內雙端面磨床與國外進口雙端面磨床的差距，與大家聊一聊日本進口NISSEI雙端面磨床型號與結構，日本NISSEI雙端面磨床在型號紛繁、結構多種多樣，給客戶選擇的空間較大。
與大多數廠家的雙端面磨床型號相同，NISSEI雙端面磨床結構主要分為立式結構雙端面磨床與臥式結構雙端面磨床；根據結構的不同NISSEI雙端面磨床型號分為V系列雙端面磨床與P系列雙端面磨床；根據砂輪尺寸的不同V系列和H系列又分為：V-3、P-3、V-4、P-4....等等；這兩大系列的雙端面磨床的送料方式不同分為：V-3C、V-3P、V-3TH等。

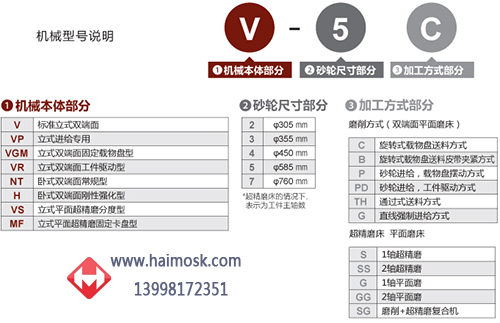

日本NISSEI雙端面磨床型號由三部分組成，機械結構形式代號+砂輪尺寸代號+送料方式代號。
日本日清雙端面磨床結構分為從廣義上分為立式和臥式，從狹義上分為8種結構：
1.V系列(標準立式雙端面磨床結構):
這種結構是日清雙端面磨床標準立式結構，上下主軸相對，并且垂直于地面。工件無需驅動，通過工件無外力驅動自由旋轉。這種磨削方式可以加工大部分通用工件。

2.VP系列（專用立式進給專用結構）
這種結構也是立式結構，但是VP系列雙端面磨床與V系列雙端面磨床的不同是上下砂輪可以根據需求進行進給。并且砂輪通過驅動電機進行驅動自轉。

3.VGM系列（立式雙端面磨床固定給送料盤）

4.VR系列（立式雙端面磨床工件驅動型）

5.NT系列（臥式雙端面磨床標準型結構）

6.H系列（臥式雙端面磨床剛性強化型）

7.VS系列（立式超精平面磨床分度型）

8.MF系列（立式超精平面磨床固定卡盤型）

日清NISSEI雙端面磨床砂輪直徑：
目前日清雙端面磨床砂輪直徑一般為305mm、355mm、450mm、585mm、760mm這五個常規型號。
日清雙端面磨床送料方式：
1.C：旋轉貫穿式載料盤送料方式；
2.B：旋轉送料皮帶夾緊送料方式；
3.P：砂輪進給，送料盤擺動送料方式；
4.PD：砂輪進行，工件驅動自轉送料方式；
5.TH：通過式送料方式；
6.D：直線強制進給方式；
7.S、SS、G、GG、SF均為單端面磨床送料方式，單軸與雙軸數量不同而已。
以上為日本日清 NISSEI雙端面磨床型號及結構解析，雖然結構及送料方式種類多種多樣，但是只是具體有細小的差別。大家可以根據自己加工工件的需求進行選擇雙端面磨床。
