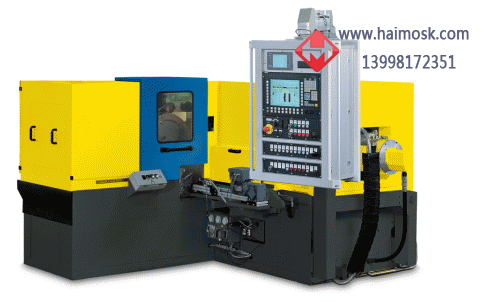

德國SATURN臥軸雙端面磨床是德國勇克集團的一個端面磨床機床，德國勇克集團，我們比較熟悉的一般是外圓磨床、無心磨床、非圓線性磨床或者是開槽磨床等，雙端面磨床在國內應用相對較少，SATURN雙端面磨床只有臥式雙端面磨床一種結構，砂輪尺寸規格也只有兩種，660mm和915mm。小編給大家介紹一下德國SATURN雙端面磨床：

SATURN雙端面磨床目前只有臥式雙端面磨床，兩個砂輪垂直于地面，同時磨削工件兩個平行的表面，兩個砂輪的間隙有輕微的角度，由于工件磨削軌跡是從上到下，磨削路徑的底部決定磨削工件的尺寸精度，由于工件的送料方式是從上至下，所以工件的自重不影響工件的磨削精度，并且冷卻液從上至下流出，排屑非常簡單方便。

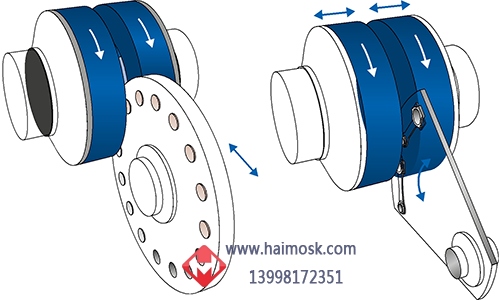

SATURN雙端面磨床送料方式只有兩種，一種是旋轉貫穿式送料方式，另一種是擺臂切入式送料方式；

SATURN雙端面磨床旋轉貫穿式送料：
這種旋轉貫穿式送料方式的送料盤可以根據工件的情況設計成開口送料盤也可以是封閉孔位送料盤。這種送料方式非常適合加工圓形或方形的工件的批量生產，這種送料方式適合于大部分工件的雙端面磨削生產。例如一個直徑為8mm襯套磨削雙端面，每分鐘可以加工450個工件。所以這種送料方式的雙端面磨床是一種高精度和高效率的雙端面磨床。
SATURN雙端面磨床擺臂式送料：
這種擺臂式送料方式可以加工外形不規則工件的兩個平行的端面，擺臂式送料方式將工件送至磨削位置后送料盤不動，兩個砂輪磨削，直至工件達到尺寸精度，這種送料方式適合大加工余量的工件（最大磨削余量可以達到5mm）。

德國SATURN雙端面磨床有兩種型號一種是SATURN660和SATURN915，這兩種雙端面磨床的砂輪直徑分別為660mm和915mm。加工工件的最小直徑是5mm，最大直徑是200mm。SATURN660雙端面磨床采用的是CBN砂輪及滾輪進行修整。SATURN915采用普通砂輪。德國SATURN雙端面磨床可以磨削各種特性的材質，例如材質軟的不銹鋼、高速鋼。材質較硬的陶瓷、鐵氧體等。
